• 命令说明

命令名称:YLT_BGWZDQ

命令组名:YLTOOL

菜单名称:表格文字居中

命令功能:将选定表格的所有单元格文字全部居中对齐。

程序版本:V2.25


  • 操作步骤

(1)从命令行运行命令“YLT_BGWZDQ”。

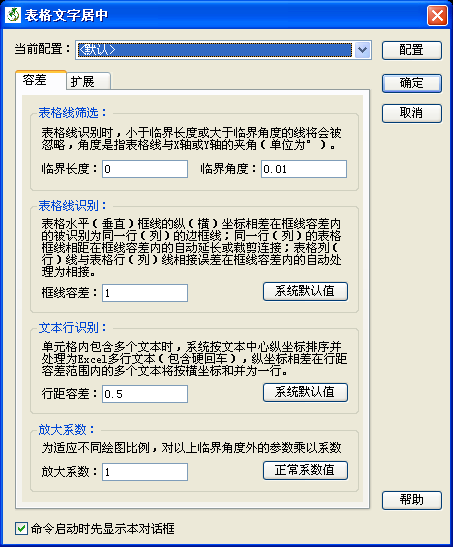

(2)系统弹出如下图所示界面,没有设置“命令启动时先显示本对话框”参数时将不显示本对话框。

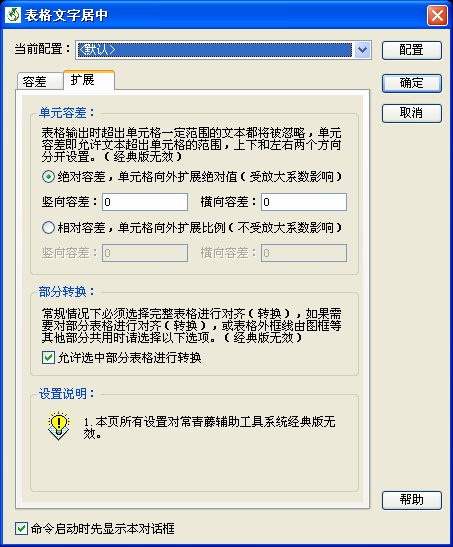

(3)选择表格区域的第一个顶点(不能直接选择表格顶点,应该选择比表格区域稍大的区域顶点) 或键入参数S显示参数设置界面(如下图)。

(4)选择表格区域的第二个顶点。

(5)系统自动居中表格文本并显示分析过程。

界面说明请参考“输出表格文档”命令。




  • 要点分析

(1)被分析表格的网格线必须由直线或多段线组成(包括块中的直线和多段线),并且要求精度范围内水平或垂直。

(2)被分析表格的文本必须由单行文本、多行文本和属性定义组成(但不包括块中的单行文本、多行文本和属性),一个单元格中可以包括一个或多个文本。

(3)系统能够自动处理正确的合并单元格,单元格中有多个文本时将整体居中。

(4)单元格内的所有文本均可以整体居中,但要求操作前实体必须被完全包含在该单元格内 (2.25以前的版本可以居中文本以外的实体,2.25及以后版本只支持文本)。

(5)系统参数设置不能通过“输入参数设置”和“输出参数设置”命令导入导出。

(6)以下直线或多线将不被认为是表格线,系统将拚弃其继续对表格进行分析。

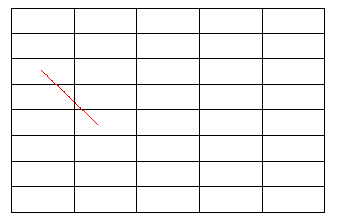

    斜线

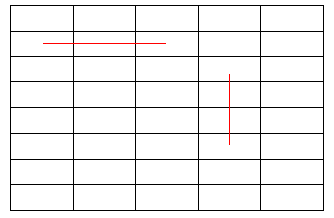

与列(或行)无法对齐

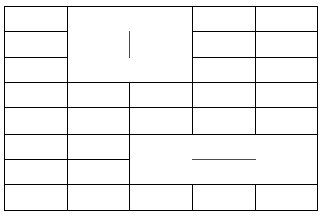

与列(或行)不相交


  • 以下表格将被认为是错误的

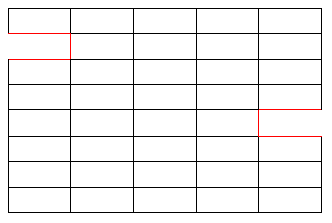

表格不完整

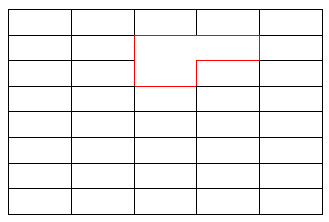

合并单元格错误



  • 示例参考

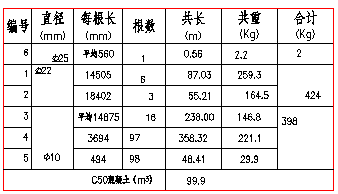

操作前



操作后



系统分析过程中输出信息如下:

********************表格分析信息********************
----------------------------------------
表格区域左上角顶点:486.906841,197.426094
表格区域右下角顶点:591.542317,122.221527
----------------------------------------
表格区域内实体个数:74
实体所含块引用个数:0
----------------------------------------
提取或换算直线条数:23
有效或换算直线条数:23
合并前水平直线条数:15
合并前竖直直线条数:8
合并后水平直线条数:14
合并后竖直直线条数:8
----------------------------------------
有效的表格行线条数:9
有效的表格列线条数:8
----------------------------------------
表格有效单元格个数:45
表格合并单元格个数:6
表格文本单元格个数:45
注意本命令不处理块中文本
----------------------------------------
命令成功完成
