• 命令说明

命令名称：YLT_WBSXHX

命令组名：YLTOOL

菜单名称：文本双下划线

命令功能：在选定文本下方绘制双下划线（即题头线），支持参数定制和多种方式。

程序版本：V3.15

• 操作步骤

（1）从命令行运行命令“YLT_WBSXHX”。

（2）选择一个需要绘制下划线的文本实体（或键入S进入参数设置、键入M选择多个实体、键入T进入样本学习）。

（3）系统绘制双下划线。

选择多个实体绘制绘制双下划线时，系统将根据多个文本的整体大小绘制双下划线，即多个文本共用此下划线。

样本学习意指：在系统提示状态下，用户选择一个单行文本和一组已有文本双下划线（两条直线或多段线），系统自动对所选样本进行分析并提取下划线相关参数更新到系统，此功能等价于用户参数设置。一个完整的操作步骤如下：

（1）从命令行运行命令“YLT_WBSXHX”。

（2）键入T进入样本学习，并选择一个单行文本和相应文本双下划线。

（3）选择需要绘制下划线的文本实体。

（4）系统绘制双下划线。

• 要点分析

（1）文本可以为单行文本或多行文本，但多行文本绘制的双下划线可能达不到希望的要求，因为多行文本的占用空间与看到的不一致，处理方法是先将多行文本转换为单行文本。

（2）本命令支持命令行参数输入，在系统提示选择文本实体时，输入“S”进入系统参数 设置。系统参数包括横向预留（W），多线宽度（上层多线的宽度，采用多线宽度处理），文本间距（H1），多线间距（H2)，上线颜色（上层多线颜色）、下线颜色（下层多线颜色）。

（3）颜色为0时表示随块，为256时表示随层，为257时表示采用当前颜色。

（4）双下划线由两条多线组成，上层多线允许设置宽度。

（5）样本学习时，如果所选样本实体的颜色为随层，系统将自动提取实体所在层的颜色为下划线颜色。

（6）所选实体为一个单行文本时，系统能够自动适应文本方向和坐标系统。

• 示例参考

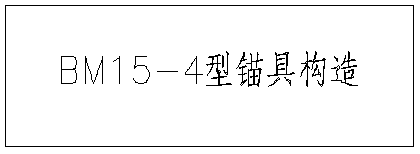

操作前

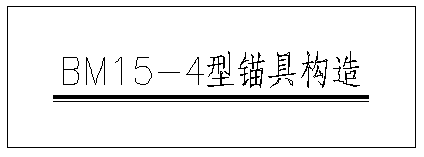

操作后
