• 命令说明

命令名称：YLT_STHXDQ

命令组名：YLTOOL

菜单名称：实体横向对齐（注：常青藤菜单条中无此菜单）

命令功能：将多个实体在横向（X轴）与指定实体或对齐点对齐，对齐方式有左对齐，中间对齐和右对齐。

程序版本：V2.22

• 操作步骤

（1）从命令行运行命令“YLT_STHXDQ”。

（2）选择目标位置实体（只能是一个实体，其他实体横向对齐时将以该实体为参考对象） 或输入参数选择对齐点（参数P：选择一个对齐点；参数T：选择两个点，两点的中点为对齐点）。

（3）按系统提示选择对齐方式。

（4）选择需要对齐的实体，系统自动对齐到实体或对齐点。

（5）重复第4步，直到结束。

• 要点分析

（1）实体是对齐操作的最小单位 （如果是块引用，将整体平移对齐，块内实体相对位置不变；如果是组，组内每个实体将单独对齐，组内实体相对位置改变），系统将所有实体与目标实体对齐。

（2）对于非规则矩形实体（包括圆、文字等），系统将以其矩形空间作为参考矩形，部分AutoCAD二次开发商提供的自定义实体可能不被支持。

（3）该命令衍生实体横左对齐、实体横中对齐和实体横右对齐，对齐是在世界坐标系内完成。

• 示例参考

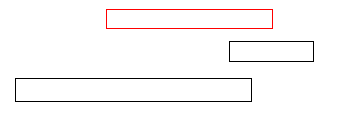

操作前（图中红色矩形为目标矩形，其位置始终保持不变）

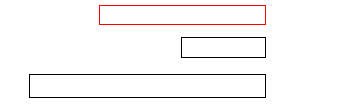

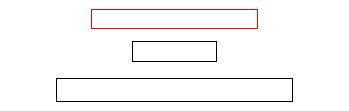

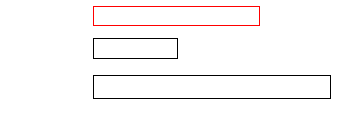

操作后（下图按顺序依次为左对齐、中对齐及右对齐）

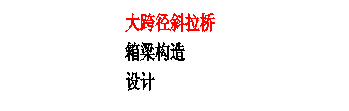

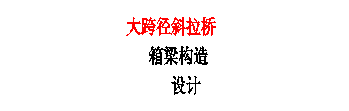

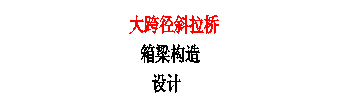

以下是文字对齐的效果（图中红色文字为参考文字，按顺序依次表示左对齐、中对齐及右对齐）
