• 命令说明

命令名称:YLT_JTPMFH

命令组名:YLTOOL

菜单名称:阶梯剖面符号

命令功能:在指定位置绘制阶梯剖面符号。

程序版本:V1.0


  • 操作步骤

系统绘制阶梯剖面符号的操作流程与一般剖面符号基本相同,只多一步选择第二格符号的位置,具体如下。

(1)从命令行运行命令“YLT_JTPMFH”。

(2)参照系统提示选择剖面符号第一点。

(3)参照系统提示选择剖面符号第二点。

(4)参照系统提示选择第二剖面符号的定位点。

(5)参照系统提示输入剖面标识,如果输入的是正整数,则系统将自动处理为罗马数字


  • 要点分析

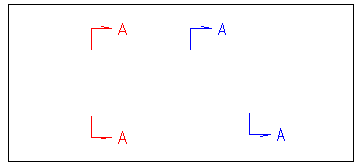

(1)阶梯剖面符号与一般剖面符号基本相同,区别如下图所示,相关要点分析,请参考一般剖面符号



  • 示例参考

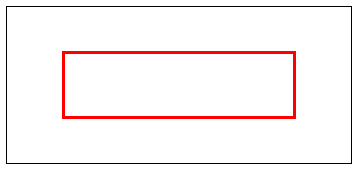

操作前

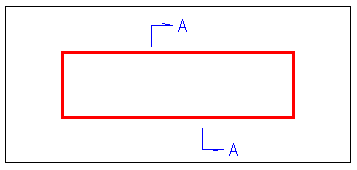

操作后
