F029:绝对误差与相对误差的区别

       为适应用户作图不精准情况,常青藤辅助工具系统的“粘贴表格文本”、“对齐表格文本”和“输出表格文本”等命令提供“容差”设置,作图误差在容差范围时可以自动调整。

(1)容差说明

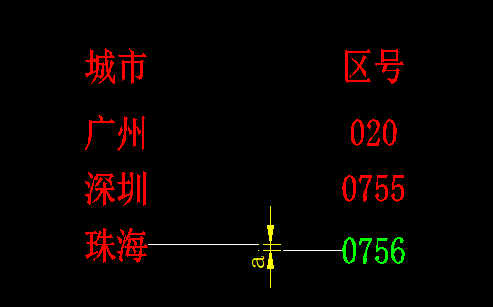

       如下图所示,以“粘贴表格文本”命令为例,文字“珠海”与文字“0756”的中心点纵坐标(.y)不同,差值为a,严格按表格分析的结果是5行2列,“珠海”和“0756”分别位于第4行和第5行。实际绘图过程中,用户希望分析的结果是4行2列,此时就可以通过“容差”来解决,假定容差值为b,则当 |a| < b时,系统自动将两个文字归入一行内,即表格为4行2列,“珠海”和“0756”同位于第4行。


(2)绝对误差与相对误差

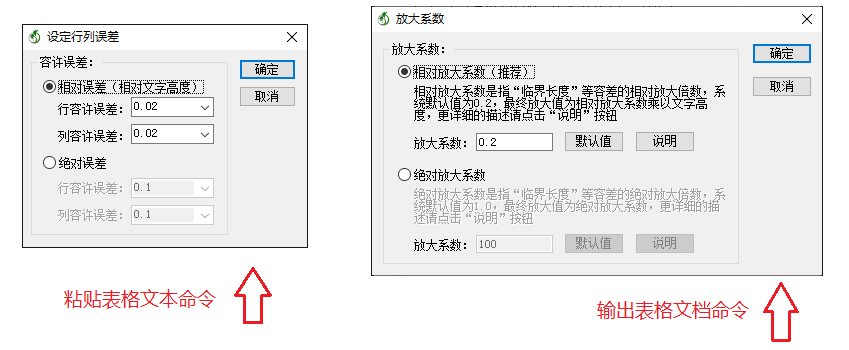

       常青藤辅助工具系统V4.65以下版本仅支持“绝对误差”设置,V4.65及以上版本同时支持“绝对误差”和“相对误差”设置。绝对误差是一个误差容许值,例如前文中所述容差b为绝对误差;相对误差是一个误差容许系数,该系数乘以字高h即可得绝对误差。

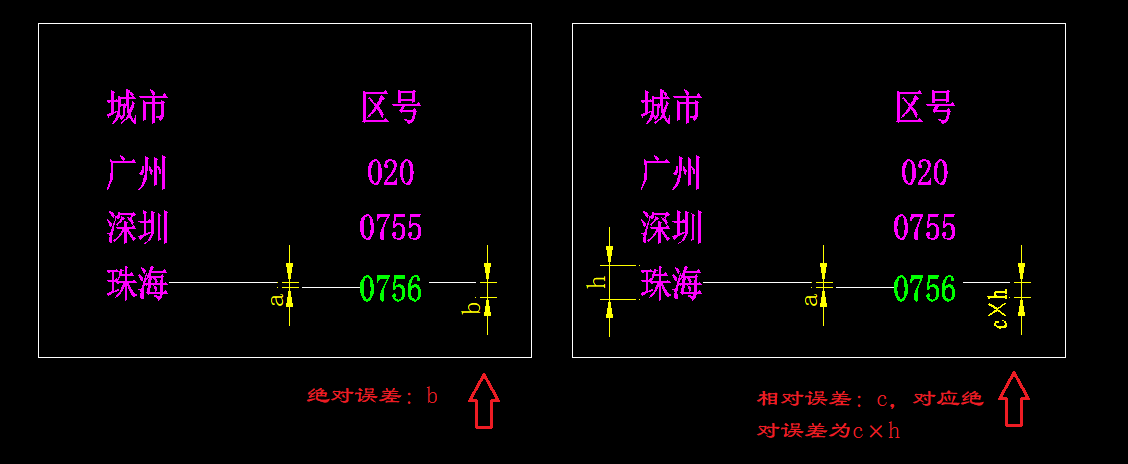

       绝对误差:|a|<b,b为绝对误差

       相对误差:|a|<c*h,c为相对误差,h为文字高度
