F027:高程标注时如何自动计算高程值

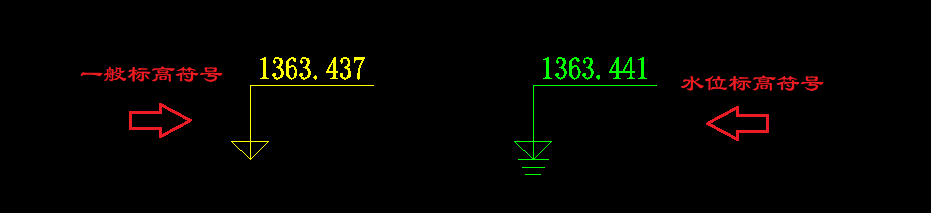

       常青藤辅助工具系统中有两个命令可以提供高程标注功能,一个是普通标高标注,位于“符号”菜单下,对应菜单名称为“一般标高符号”,命令名称为“YLT_YBBGFH”;另一个是水位标高标注,位于“符号”菜单下,对应菜单名称为“水位标高符号”,命令名称为“YLT_SWBGFH”,标注样式如下图所示。


(1)原理解析

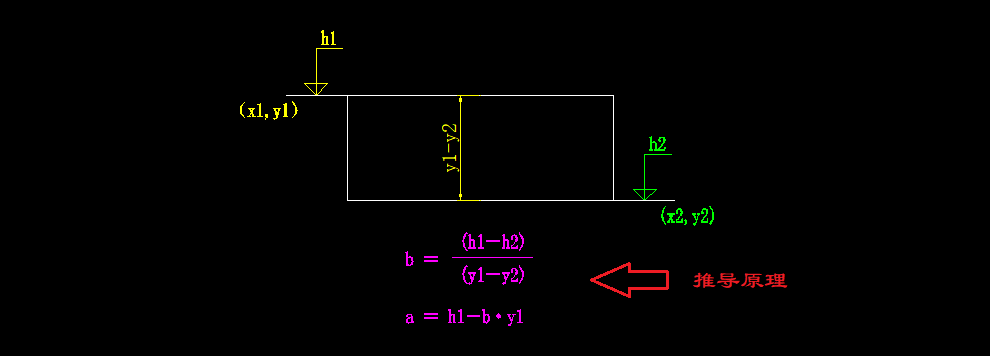

       两个高程标注的标高值都可以由系统自动计算,具体操作流程是:用户在前两次高程标注时输入对应标高值,从第三次起系统可以自动分析标高值。其原理剖析如下:工程设计图纸一般都是按比例绘制,所以图上高程值满足“h=a+b·y”规则,其中a为高程原点,b为绘图比例,y为纵坐标值,h为标高值;假定用户选定的第一点的纵坐标值为y1,标高值为h1,第二点的纵坐标值为y2,标高值为h2,则可以推导出a、b值,并依据a、b值可以计算其他点的标高值,计算方法为“hi=a+b·yi”。


(2)操作方法

第1步:启动标高标注命令;

第2步:选择第1点并输入标高值后标注;

第3步:选择第2点并输入标高值后标注;

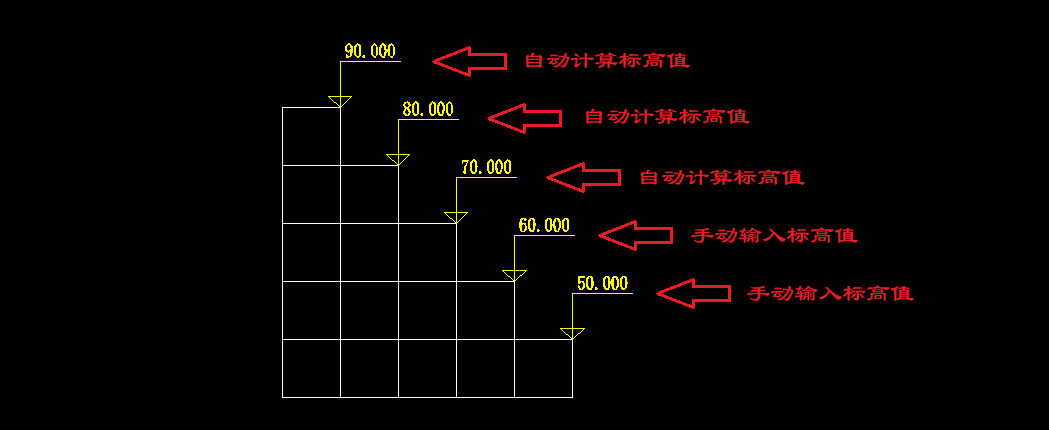

第4步:选择第3点直接标注;

第5步:选择第4点直接标注……;



相关视频:Z012-如何自动计算高程并连续标注
