G002:常青藤中如何设置钢筋符号

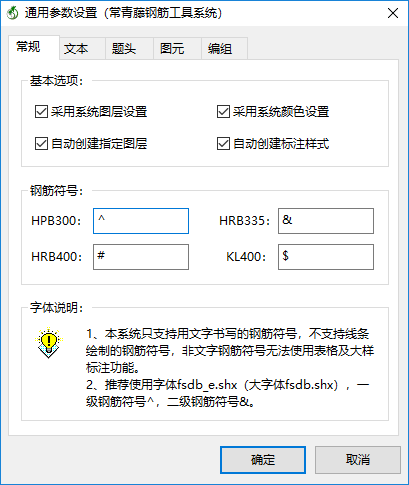

       常青藤钢筋工具系统只支持文字方式的钢筋符号,不支持线条方式绘制的钢筋符号,即常青藤标注钢筋符号时只能采用文字方式,常青藤识别钢筋符号时也只支持文字方式,如果非文字方式则无法使用常青藤的大样标注和表格计算功能。钢筋符号可以通过菜单“设置→通用参数设置”或命令“YBT_TYCSSZ”进行设定,如下图所示。



       CAD所支持的字体包括Truetype和SHX两种类型,Truetype字体是Window系统自带字体,一般放置在Windows安装目录的字体文件夹下,其文件后缀为ttf,可以在Office等软件中使用;而SHX是CAD所特有的形文件字体,必须放置在CAD安装目录的字体文件夹下,其文件后缀为shx,只能在CAD中使用。钢筋符号作为一种特殊符号,在标准字库中不存在,所以常见Truetype字体无法支持,一般都通过SHX字体来实现,但每种字体文件中都有独立的钢筋符号定义,用户必须依据自己公司规定字体来进行设定。


例如:

(1)SHX字体为tssdeng.shx,大字体tssdchn.shx时

         HPB300:%%130

         HRB335:%%131

         HRB400:%%132

         KL400:%%133

(2)SHX字体为gbxwxt.shx,大字体syfs.shx时

         HPB300:%%180

         HRB335:%%181

         HRB400:%%182

         KL400:%%183

(3)SHX字体为fsdb_e.shx,大字体fsdb.shx时

         HPB300:^

         HRB335:&

         HRB400:$

         KL400:%%205
