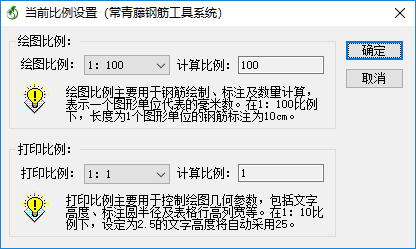

为提高用户绘图和打印效率，避免频繁进行单位换算，常青藤钢筋工具系统中内置了两个比例值，分别是绘图比例和打印比例，可以通过菜单“设置→参数比例设置”或命令“YBT_CSBLSZ”进行设定，如下图所示。

（1）绘图比例

       绘图比例主要用于钢筋绘制、标注及数量计算，表示一个图形单位代表的毫米数。例如，绘图比例为1:100时，图中长度为1个图形单位（即 1:1 打印后1mm）的钢筋实际长度长度值为100mm，反之用户如果输入钢筋长度值15m时，常青藤将在图中绘制为150个图形单位。设置打印比例后，用户利用常青藤绘图时只需要输入实际尺寸，无需考虑换算；利用常青藤查询时直接输出实际尺寸，也无需换算。

（2）打印比例

       打印比例主要用于控制绘图几何参数，表示实际打印时用的比例（如果模型空间1:1绘图，然后通过视口到布局，布局中1:1打印，则常青藤打印比例应对应视口比例）。打印比例控制文字高度、标注圆半径、点筋大小及表格行高列宽等。在1:10比例下，设定为2.5的文字高度将自动采用25。

示例：

以绘制一根长度为10m的直线钢筋为例，标注文字高度为2.5mm，钢筋在图中的长度及标注文字的高度分别如下

（a）绘图比例1:100，打印比例1:1

图中钢筋长度绘制为100mm，文字高度2.5mm；打印时采用1:1打印，打印到纸张上文字高度2.5mm

（b）绘图比例1:1，打印比例1:100

图中钢筋长度绘制为10000mm，文字高度为250mm；打印时采用1:100打印，打印到纸张上文字高度2.5mm
