F093:点击辅助工具菜单显示未知命令

       常青藤工作室开发的一款辅助绘图工具软件,可运行于AutoCAD、中望CAD、浩辰CAD及BricsCAD等平台,可以通过命令和菜单两种方式运行,如果点击常青藤菜单时命令行提示“未知命令”(如下图1所示),其原因和解决方法如下。


图1:未知命令提示


(1)原因分析

       常青藤辅助工具系统由3个程序文件组成,如图2所示,分别是菜单程序YLMenu*.arx、实体程序YLDEntity*.arx和执行程序YLTools*.arx(*代表版本数字,不同CAD版本对应不同常青藤文件版本,详见 常青藤软件文件命名规定),出现“未知命令”的原因是常青藤执行程序没有被加载。即:YLMenu加载成功所以能看到常青藤菜单,但YLTools没有加载成功所以无法执行对应命令。


图2:常青藤加载文件


(2)解决方法

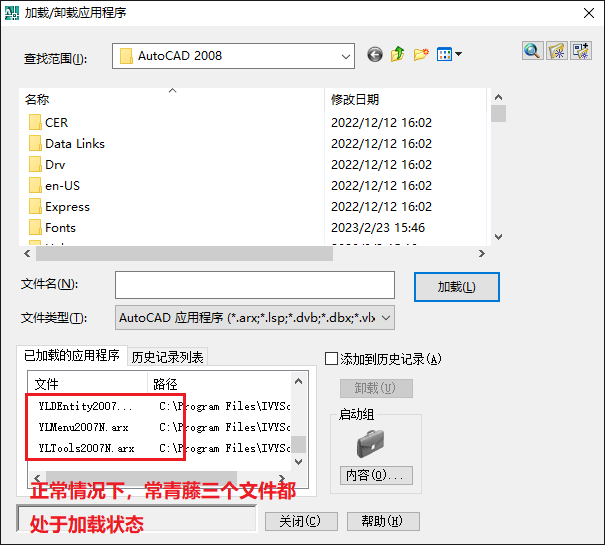

       如果可以看见常青藤菜单条,但点击菜单出现“未知命令”提示,只需要在CAD中输入命令appload命令检查常青藤加载情况即可,看YLDEntity*.arx和YLTools*.arx有无正常加载,具体加载方法及所需要加载的文件可以参考 如何手动加载常青藤软件 之常青藤辅助工具系统部分。


注意:手动加载常青藤时需要注意顺序,必须先加载YLDEntity*.arx,然后再加载YLTools*.arx!
