常青藤批量处理系统的打印及图幅信息处理等功能支持图框大小不等情况，主要包括以下两种，第一种：两个文件中图框大小不同，例如第一个文件图框为420*297，第二个文件图框为840*594；第二种：一个文件内图框大小不同，例如一个文件包含两个图幅，第一个图幅大小为420*297，第二个图幅大小为840*594。

       多个图幅大小情况下，常青藤批量处理系统可以根据图框的放大系数自动调整相关几何参数，例如图幅信息处理命令中，用户指定字高为5.0，如果系统发现某个文件中图框被放大1.3倍，则该幅图的字高也将被自动调整到6.5。

（1）图框设置

       如果一次批量处理任务中有多个图幅大小，需要调整以下相关设置：

       第1步：图框相关设置中取消图框大小设置，目的是让常青藤批量处理系统识别所有图框。常青藤批量处理系统规定，如果指定图框大小，系统将只查找并处理符合大小的图幅（图框）。如下所示：

       本设置指定了图框大小为420*297，系统只查找符合本大小的图框，凡放大或缩小的图框将被自动过滤。

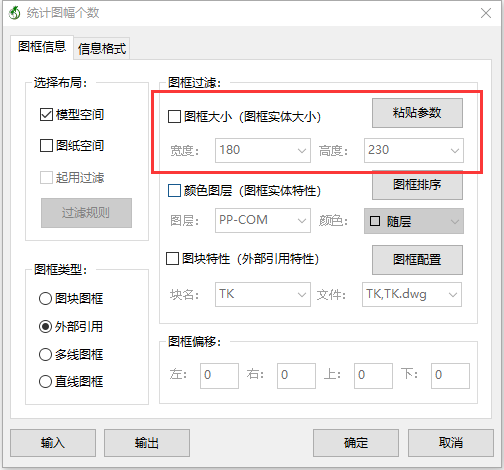

       本设置没有指定图框大小，系统将查找所有外部引用，并认为这些外部引用均为图框。

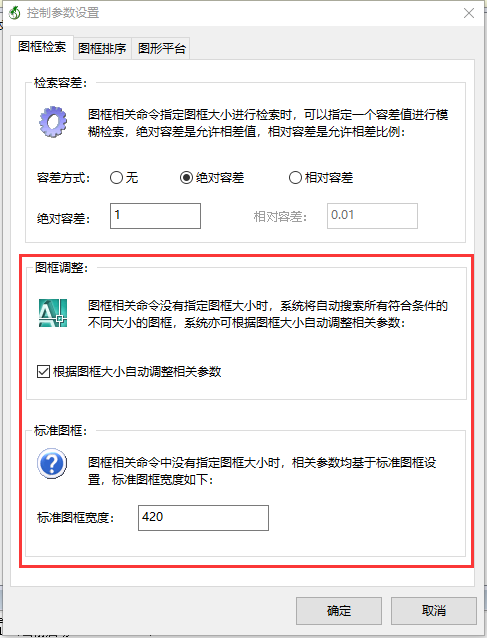

       第2步：控制参数设置（设置与帮助面板下）中设置“根据图框大小自动调整相关参数”，目的是让常青藤批量处理系统自动根据图框放大系数来调整相关参数，例如图幅信息处理命令中，用户指定字高为5.0，如果系统发现某个文件中图框被放大1.3倍，则该幅图的字高也将被自动调整到6.5：

       第3步：控制参数设置（设置与帮助面板下）中设置标准图框宽度，目的是指定标准图幅宽度及参数基准值，示例如下：

       用户设置：标准图框宽度=420，信息文本高度=5.0

       当系统搜索到某个图框的宽度为W时，字高H计算公式为：

       H=W/420*5.0

       即W=840时，H=10.0

（2）相关说明

       如果一次批量任务中图框大小完全相同，建议用户指定图框大小，这样既可以提高处理速度，也可以尽量避免错误。

       系统为了避免异常错误，只允许用户在图框为外部引用或图块情况下启用多图幅设置，当图框为多线图框或单线图框时，系统要求指定图框大小。
