F078:标注实体面积命令中数值系数的应用

       常青藤辅助工具系统的“标注实体面积”命令(查询菜单下)可以标注多段线、圆等封闭实体的面积,效果如下图1所示。默认情况下,常青藤标注面积值为图形单位,即图上测量面积,例如一个边长为30的正方形,其面积为900。用户在实际制图工作中,因绘图比例和面积单位影响,其测量面积往往不是图形单位,这种情况下可以利用数值系数(图2所示)来进行调整。

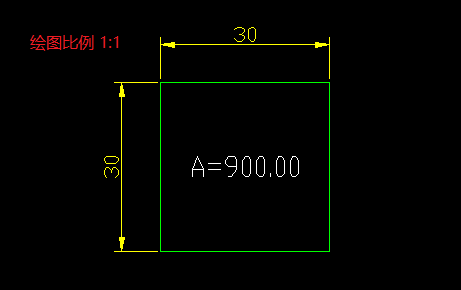

图1:标注实体面积效果

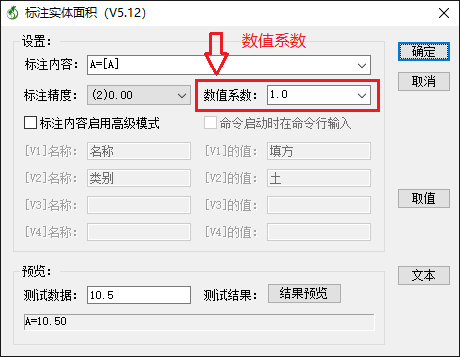

图2:数值系数


(1)绘图比例

       如果您的图纸不是按1:1绘制,则该面积不是实际值,需要乘以一个系数。以图1为例说明,假定绘图比例是1:2,正方形边长30实际为60,面积900实际应为3600。此时,我们可以利用数值系数来实现,在数值系数中填入4.0即可,如图3所示。总结而言,数值系数为比例1:n中n的平方。

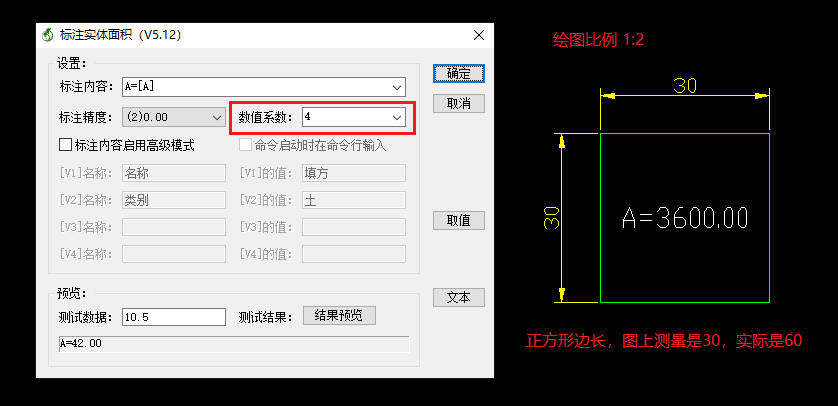

图3:数值系数应用于绘图比例


(2)面积单位

       如果您希望在面积测量时转换面积单位,也可以通过数值系数来实现,例如平方米和平方分米之间的比例关系是100。以图1为示例,假定测量的面积900为平方分米,当我们想以平方米方式来标注时,我们只需要将系数设置为0.01即可,效果如图4所示。

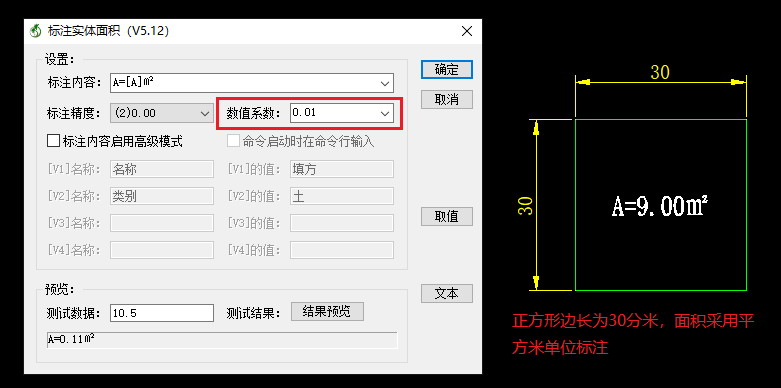

图4:数值系数应用于面积单位


(3)比例与单位组合

       用户实际制图过程中,制图比例都不是1:1(1:1即图上1mm表示实际1mm),面积单位也不会采用平方毫米,所以往往是两者组合。以示例说明,假定有一块边长为100米的正方形地块,绘图比例1:1000(即图上1mm代表实际1m),那么图上的正方形边长为100图形单位,地块面积为10000图形单位,即数值系数为1.0时标注值为10000。实际制图过程中,用户希望以亩为单位进行标注,那么数值系数的计算过程如下。

       比例系数:n1 = 1000*1000 = 1000000 = 1e6;

       面积系数:1平方毫米 = 0.001*0.001平方米 = 1e-6 平方米

                        1平方米 = 0.0015亩

                        n2 = 0.000001*0.0015 = 1.5e-9

       数值系数:n = n1 * n2 = 1.5e-3

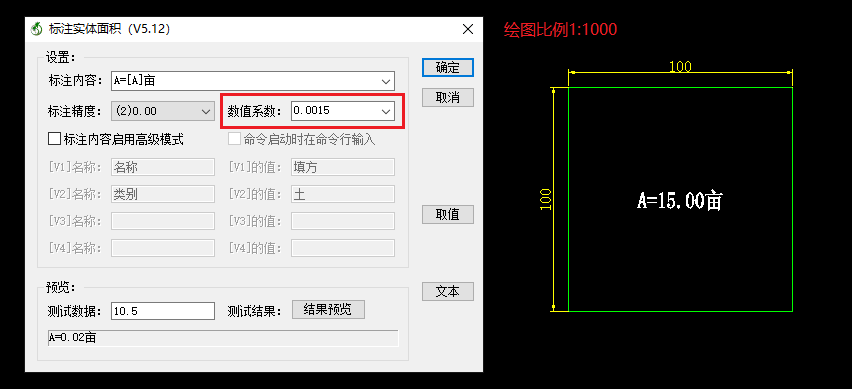

图5:组合情况
