F059:如何给多段线在交点位置处增加节点

       如下图1所示,红色多段线有四个节点,与多条绿色曲线相交,如果需要将每个交点增加为多段线节点,可以利用常青藤辅助工具系统的“修改→曲线交点断开”命令和“多线→直线合并多线”命令组合完成,其具体方法如下。


图1:基本条件


(1)打断多段线

       运行“修改→曲线交点断开”命令,选择红色多段线和绿色曲线,打断方式选择第一种(如下图2所示,按命令行提示输入“S”进入参数设置),命令执行完毕后,红色多段线和绿色曲线均被打断,如果绿色曲线不能打断,请先备份图形。

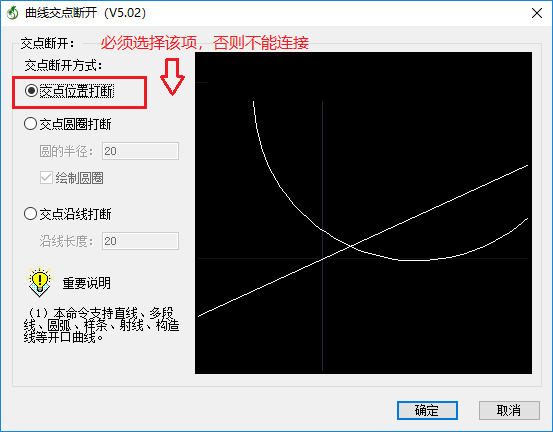

图2:曲线交点断开界面


(2)合并多段线

       运行“多线→直线合并多线”命令,选择全部红色多段线即可,系统自动将多段线连接为一个整体,并在每个交点位置处有节点。
