F052:如何批量导出CAD表格到Excel

       利用表格菜单下的“输出表格文档”命令,可以将CAD中的一个表格转换为Excel(或WPS)表格,CAD表格可以是CAD中的表格实体,也可以是由多条直线和文本组成的表格。如果CAD中有多个表格需要导出到Excel,则可以使用表格菜单下的“批量输出表格”命令(常青藤版本V4.95及以上),该命令可以将当前dwg文档中的多个CAD表格一次导出到Excel里,并且支持以下多种模式。

(1)模式说明

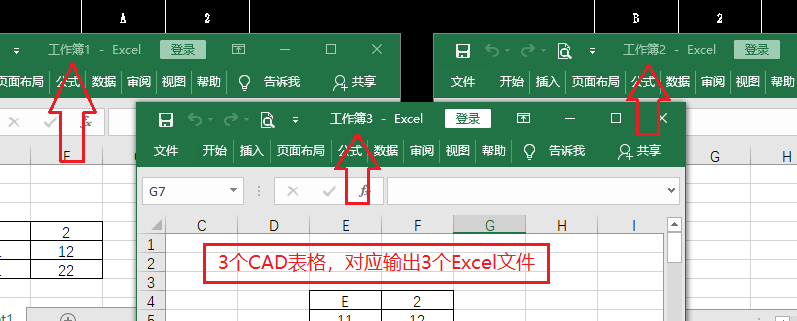

模式1:多文件;生成多个Excel文件,每个文件中包含一个CAD表格;


图1:多个文件模式

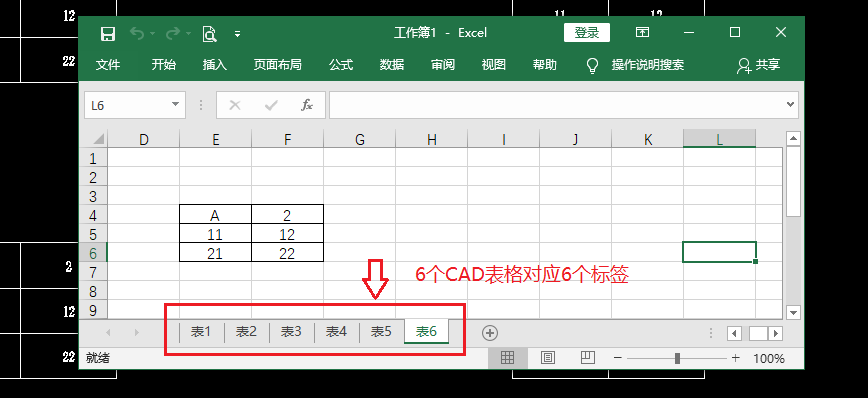

模式2:多标签;生成一个Excel文件(也可以是当前打开的Excel文档),自动创建多个标签页,每个标签对应一个CAD表格;


图2:多标签模式

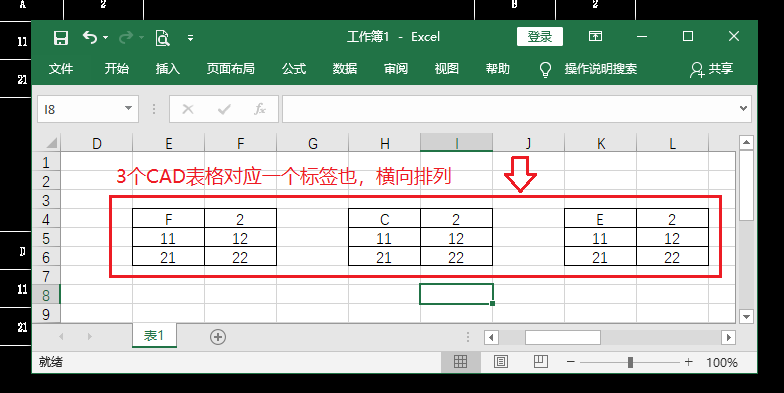

模式3:横向排列;生成一个Excel文件(也可以是当前打开的Excel文档),在当前标签页中输出多个表格并横向排列,可以指定表格间隔列数,也可以自动删除表头列。


表3:横向排列模式

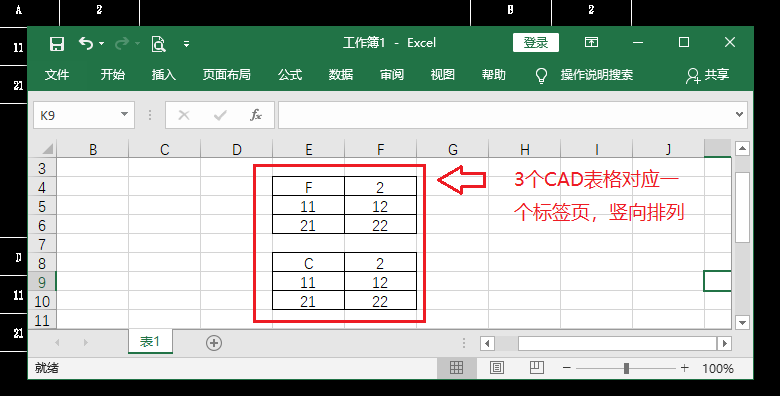

模式4:竖向排列;生成一个Excel文件(也可以是当前打开的Excel文档),在当前标签页中输出多个表格并竖向排列,可以指定表格间隔行数,也可以自动删除表头行。


图4:竖向排列模式

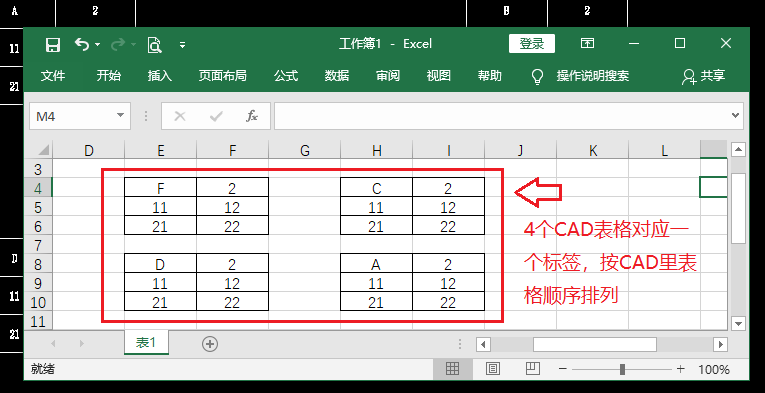

模式5:横竖排列;生成一个Excel文件(也可以是当前打开的Excel文档),在当前标签页中输出多个表格并按CAD中规律排列,可以指定表格间隔行数列数,也可以自动删除表头行和表头列。


图5:横竖排列模式

(2)操作方法

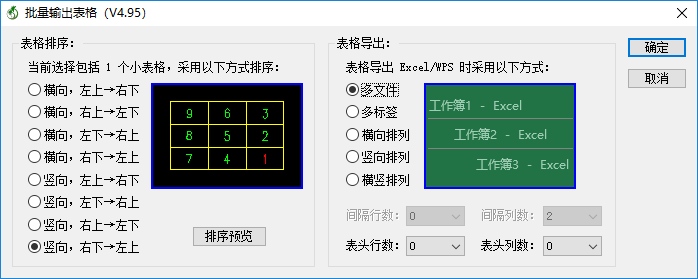

       “批量输出表格”命令启动后,在弹出的界面上设置参数并点击确定按钮(该界面与“输出表格文档”命令完全相同),然后选择多个CAD表格,系统弹出如图6所示界面,在该界面上选择导出模式,并设置表格间隔行列数,表头行列数即可。


表6:批量输出表格界面

       当表头行数不为0时,系统转换CAD表格到Excel时自动删除表头行,但在横向排列模式下不删除表头,在竖向模式下不删除第一个表的表头行,在横竖向模式下不删除第一行表格的表头行,表头列原理相同,见下表所示。

模式表头行表头列
多文件所有表格删除表头行所有表格删除表头列
多标签所有表格删除表头行所有表格删除表头列
横向排列所有表格不删除表头行第一个表格不删除表头列
竖向排列第一个表格不删除表头行所有表格不删除表头列
横竖向排列第一行表格不删除表头行第一列表格不删除表头列
