F034:常青藤公式里的STATION桩号函数如何用

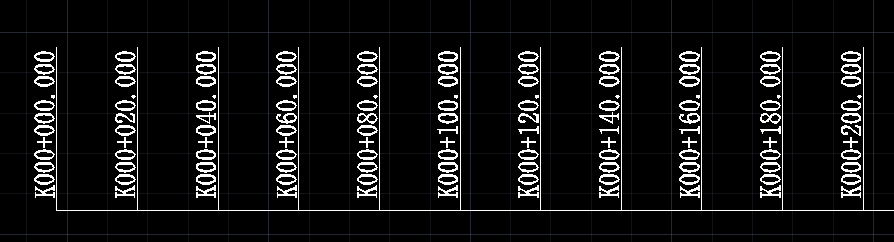

       常青藤辅助工具系统里的“标注→曲线分段标注”命令可以沿曲线标注坐标值、距离值,并支持工程领域的桩号函数STATION,可以将实数格式的桩号自动转换为文本型,例如将21546.238转为K21+546.238。


       桩号函数STATION的格式为STATION(L,m,n,k),其中L为桩号值(实数);m为K后面桩号整数的位数,例如m=2时为“K21”,m=3时为“K021”;n为+后桩号整数的位数,例如n=2时为“06+”,n=3时为“006+”;k为桩号小数位数,例如k=2时为“.23”,k=3时为“.238”。部分示例如下:

       示例1:m=3,n=3,k=3时K005+052.349

       示例2:m=2,n=3,k=3时K05+052.349

       示例3:m=1,n=2,k=3时K5+52.349

       示例4:m=1,n=1,k=1时K5+52.3

       注意:m和n参数如果小于数字的真实位数时其值无效,例如示例4中的n值设置为1,但52是2位,所以n=1无效。
