F032:CAD表格转换为Excel表格时单元格超框的处理

       利用表格菜单下的“输出表格文档”命令,可以将CAD中的表格转换为Excel(或WPS)表格,CAD表格可以是CAD中的表格实体,也可以是由多条直线和文本组成的表格。表格转换时,完全位于单元格内的文本可以正常转换,但超出单元格范围的文本则会被忽略(如下图1所示),需要设置“单元容差”才能进行转换。

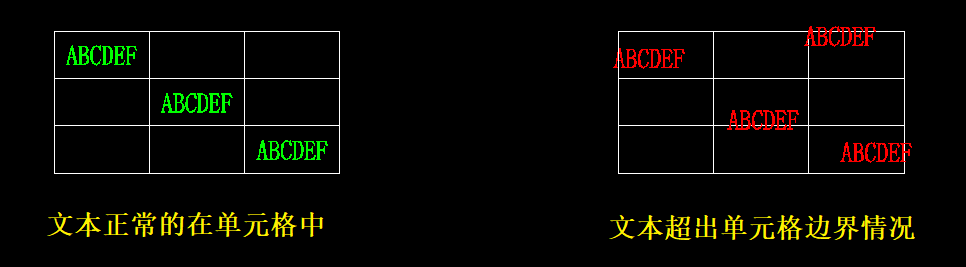

图1:文本与单元格关系


       如下图2所示,“单元容差”设置位于“扩展”标签中,表示允许文本超出单元格的范围,包括上下(竖向)和左右(横向)两个方向;采用绝对容差和相对容差两种模式,默认值是0.0。

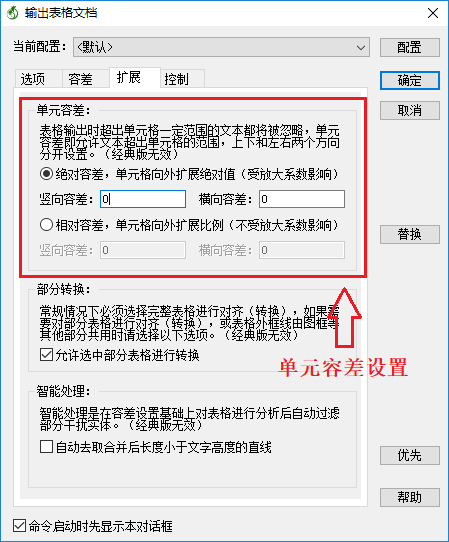

图2:单元容差设置

(1)绝对容差

       单元格向外扩展的绝对值,放大系数为1.0时扩展值为用户设置值,放大系数为2.0时扩展值为用户设置值的2倍,本文档假定放大系数为1.0,用户设置竖向容差为1.5,横向容差为2.5,效果如下图3所示(界面设置如图4)。文本只要处于右侧放大后的单元格范围内,文本都能正常转换。blob.png

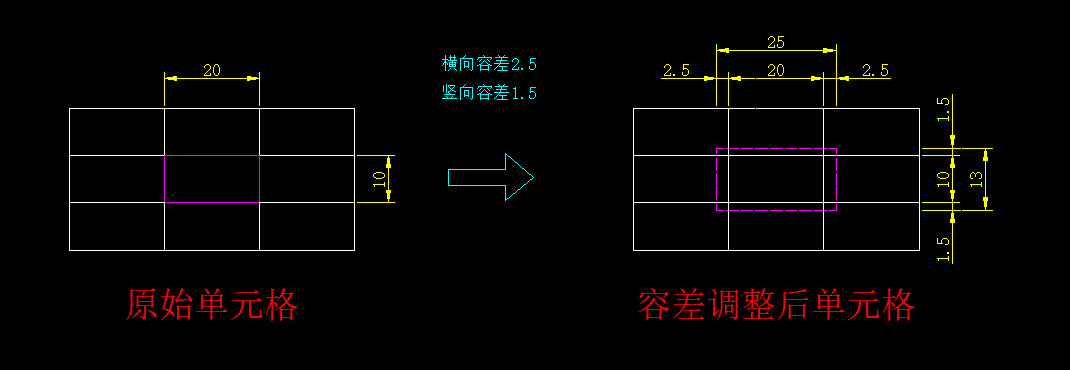

图3:绝对容差方式

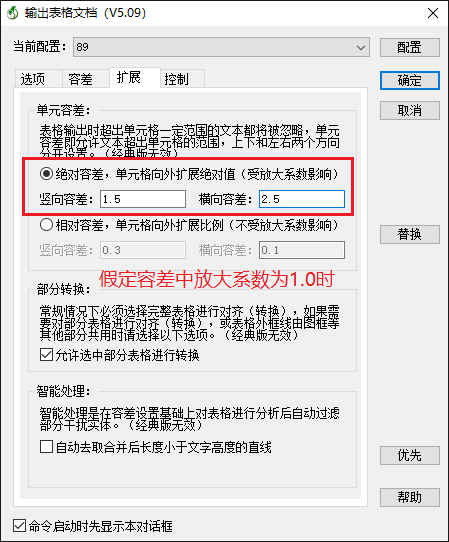

图4:绝对容差设置


(2)相对容差(推荐)

       单元格向外扩展的相对值,不受参数放大系数影响,假定单元格宽度为W,高度为H,用户设置竖向容差0.1时,表示单元格上方扩大0.1H,下方扩大0.1H,横向容差道理相同,效果如下图5所示(界面设置如图6)。文本只要处于右侧放大后的单元格范围内,文本都能正常转换。

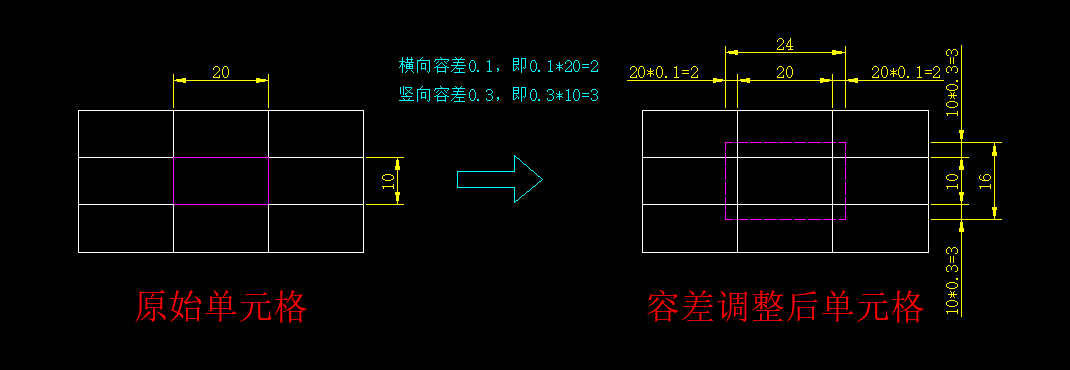

图5:相对容差方式

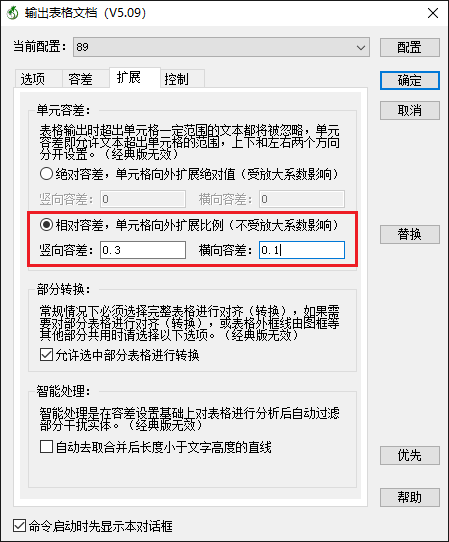

图6:相对容差设置
